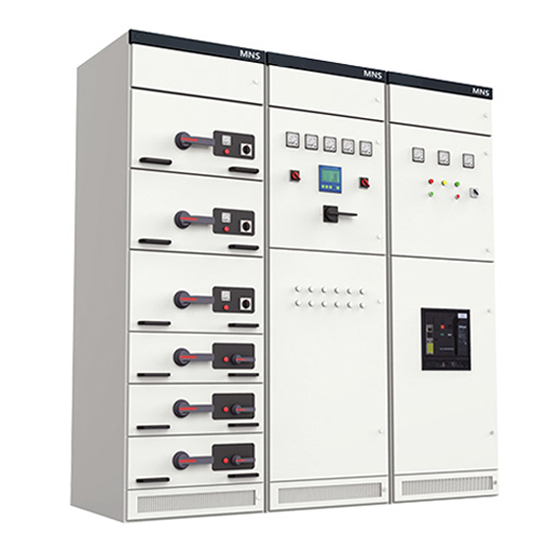

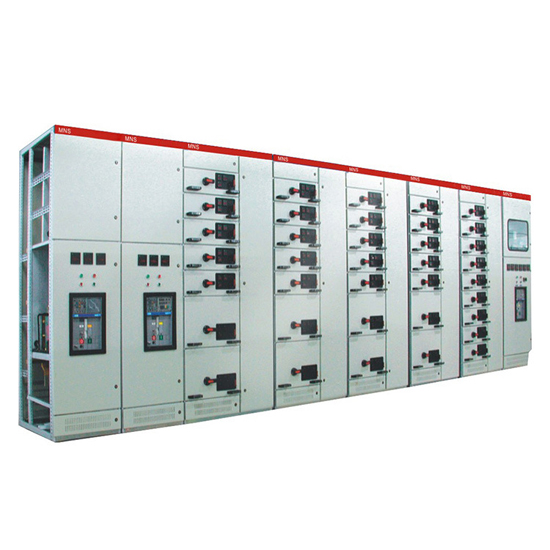

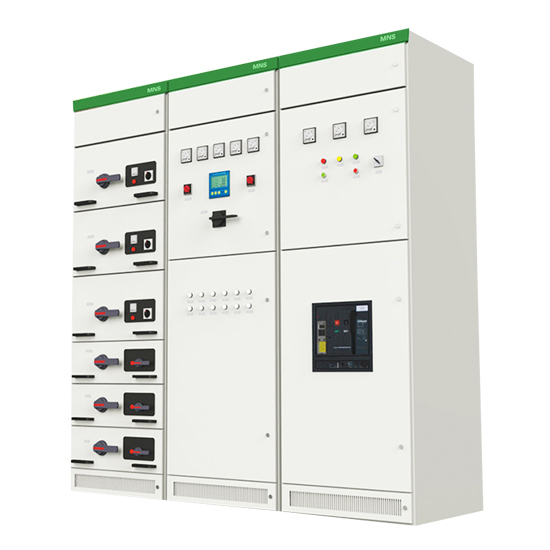

MNS型低壓抽出式開關柜是我公司參考了瑞士ABB 公司的MNS 系列低壓開關柜并加以綜合改進后開發的，是目前國內較先進的低壓抽出式開關設備。該產品均由標準化的、成系列的模塊組成.

1.周圍空氣溫度不高于+40℃，不低于-5℃，并且24h內其平均溫度不高于+35℃。

2.周圍空氣相對濕度在最高溫度為+40℃時不超過50％，在較低溫度時有較高的相對濕度，如+20℃時為9 0％，但考慮到由于溫度的變化有可能會偶然產生適度的凝露。

3.戶內使用，使用地點的海拔高度不得超過2000m。

4.應安裝在無劇烈震動和沖擊，以及不使用電器元件受到腐蝕的場所。

本開關柜由于引進了瑞士ABB的先進技術，并在其原有基礎上加以技術改進，使其更符合我國國情。 柜體采用25mm 為模數的C 型材通過連接件來組成各種得以滿足各種需求的柜架結構和抽屜單元，在MCC 柜中采用高強度的阻燃型工程塑料組件，使其安全性能更可靠，同時加之將國外的功能板加以改型，以200mm 為模數加以組合，便其更有利于PC 柜與MCC 柜混裝柜體的設計需求，抽出單元與柜體具有可靠的聯鎖裝置，以防止在開關通電狀態下帶負荷拉閘，提高了其安全性，另外該柜體一般均采用冷軋鋼板進行鈍化處理后組裝而成，也可根據用戶的不同需求采用敷鋁鋅鋼板。

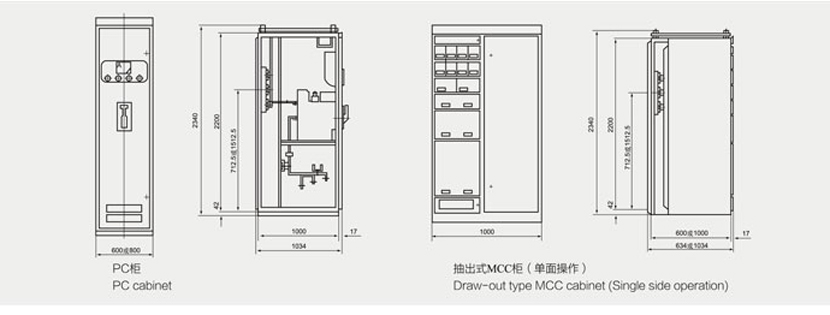

1.開關柜類型

受電、母聯柜

采用國內外的各種類型的框架式斷路器如RMW1、CW1、NA1、DW45、CDW7、MT、E 等系列斷路器作為總開關，實現受電或母聯功能。

動力中心柜(PC)

采用國內外的各種類型的柜架式斷路器如DW45、NA1、CDW7MT、E 系列斷路器進行配電。

電動機控制中心(MCC)

由大小抽屜組裝而成，各回路主開關采用高分?jǐn)嗄芰Φ乃軞嗦菲骰蛐D(zhuǎn)式帶熔斷器的負荷開關。

2.抽屜類型

有五種尺寸都是以8E(200mm) 高度，進行模塊化結構設計，其有效元器件安裝高度為1800mm，使柜體整體布局更合理，更美觀。

8E/4: 高200× 寬150× 深400 高度空間平行組合4個抽屜單元

8E/2: 高200× 寬300× 深400 高度空間平行組合2個抽屜單元

8E: 高200× 寬600× 深400 高度空間組裝1 個抽屜單元

16E: 高400× 寬600× 深400 高度空間組裝1 個抽屜單元

24E: 高600× 寬600× 深400 在24E(600mm) 高度空間組裝1個
