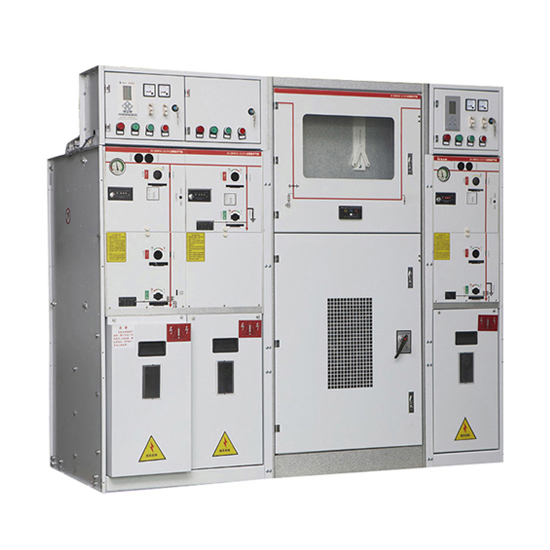

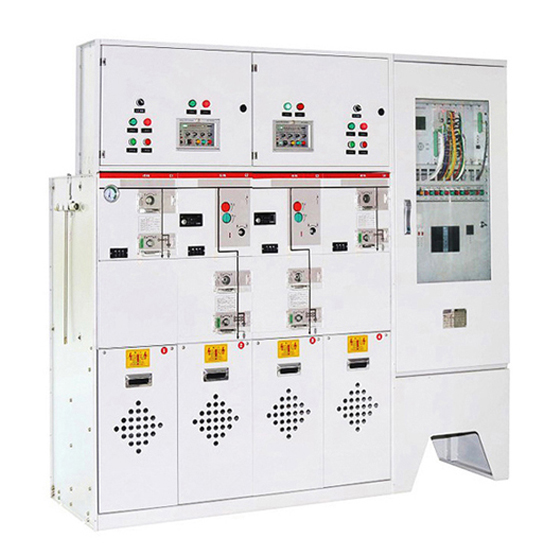

MTRM6-12充氣式環網柜是一個完全密封的系統，其所帶電部件以及幵關封閉在不銹鋼的本體內。整個開關裝皆不受外部環境條件 影響，從而可以確保運行可靠性及人身安全。并且實現了免維護。通過選擇可擴展母線，可以實現任何組合，達到全模塊化。擴展母線 安全絕緣和屏蔽，確保了可靠性和安全性。SRM6-12充氣式環網柜同時可以提供TV化的自動化解決方案，形成了智能化開關的概念， 并將現場安裝及調試工作量降低。

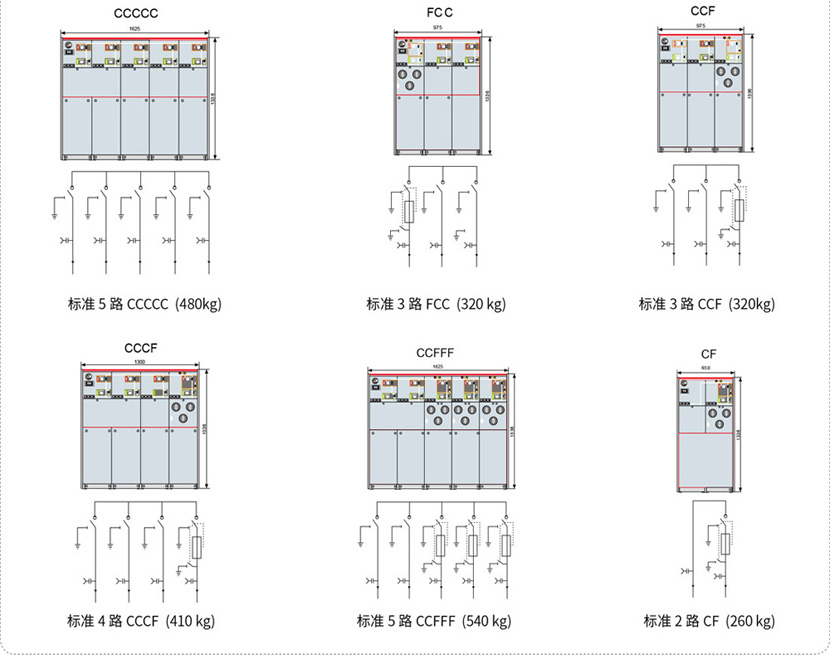

開關柜為模塊化單元模式，可根據不同用途進行組合；由固定式單元組合與可擴展型單元兩大類，滿足各種變電站對緊湊型開關柜靈活使用的需要。MTRM6-12充氣式環網柜分為非擴展標準配置和可擴展標準配置。由于具有全模塊和半模塊的組合性以及自可擴展性，因而具有極 特殊的靈活性。MTRM6-12充氣式壞網柜執行GB標準。在室內條件下(20℃)運行的設計壽命超過30年。

技術說明

SRM□-12系列充氣式開關柜安裝在一個鍍鋅板框架上，開關單元在SF6氣箱內，氣箱由抗腐蝕和無磁性3mm厚不銹鋼板制成。SF6氣箱是一個“密封壓力系統”在正常工作壞境下可運行20年。SF6氣體正常工作時壓力為0.15?0.4bar。氣箱裝有壓力釋放 裝置，當壓力過高時，保證氣體能從底部或后部釋放。

開關單元

負荷開關采用同軸旋轉雙斷點方式，通過同一操作孔與滑板配合進行動能操作，因此開關在任一時刻只能處于“合閘、分閘、接 地”三種狀態的其中之一，徹底避免誤操作。

操作機構

開關的操作機構安裝在氣箱外的前部，經特殊工藝處理，防銹蝕，方便手動操作及維護，并很容易實現電動操作。

1.操作安全

2.通過以下安全措施，我們可為用戶提供特別的安全保障：

3.一體化三工位負荷開關

4.斷路器采用負荷開關替代隔離開關，更安全可靠

5.一次側全密閉設計提供息外接觸的保護

6.滿足五防要求的機械聯鎖

7.帶電顯示器可提供進出線路帶電指示

8.運行可靠

9.全密閉設計，所有10kV開關及母線帶電體均密封在3mm不銹鋼板焊接成的氣箱中；配硅橡膠電纜插頭，實現電纜頭全絕緣全密封，從而不受灰塵、潮濕、小動物等外界環境影響

10.彈簧儲能操作機構，可人工或電動操作

11.面板模擬線圖提供開關位置指示

12.柜體用鍍鋅板制作，表面靜電噴涂，增強抗腐蝕性能

13.壓力表監視箱體內SF6氣體安全壓力范圍

14.經濟性

15.免維護

16.高度可靠

17.使用壽命可達20年

18.方案靈活

19.多種進線方式，可實現左、右、上或前進線

20.多種組合方式，各單元之間可實現任意組合

21.采用絕緣母線，可實現前后并柜或左右并柜

22.設計方案靈活

23.應用廣泛

24.饋出線容屋大、占地小，適合多種應用需求
